Vòng bi rãnh sâu: Hướng dẫn toàn diện về các loại, ứng dụng và bảo trì

Gtôiới thiệu về Vòng bi rãnh sâu

Trong thế giới kỹ thuật cơ khí và máy quay, rất ít bộ phận cơ bản và được sử dụng rộng rãi như vòng bi rãnh sâu . Những anh hùng chuyển động thầm lặng này không thể thiếu trong vô số thiết bị, từ các thiết bị gia dụng đơn giản đến các hệ thống hàng không vũ trụ phức tạp. Được biết đến với sự đơn giản, linh hoạt và hiệu quả, vòng bi rãnh sâu là loại phổ biến nhất ổ lăn , một loại thành phần cơ khí được thiết kế để giảm ma sát và hỗ trợ tải trọng.

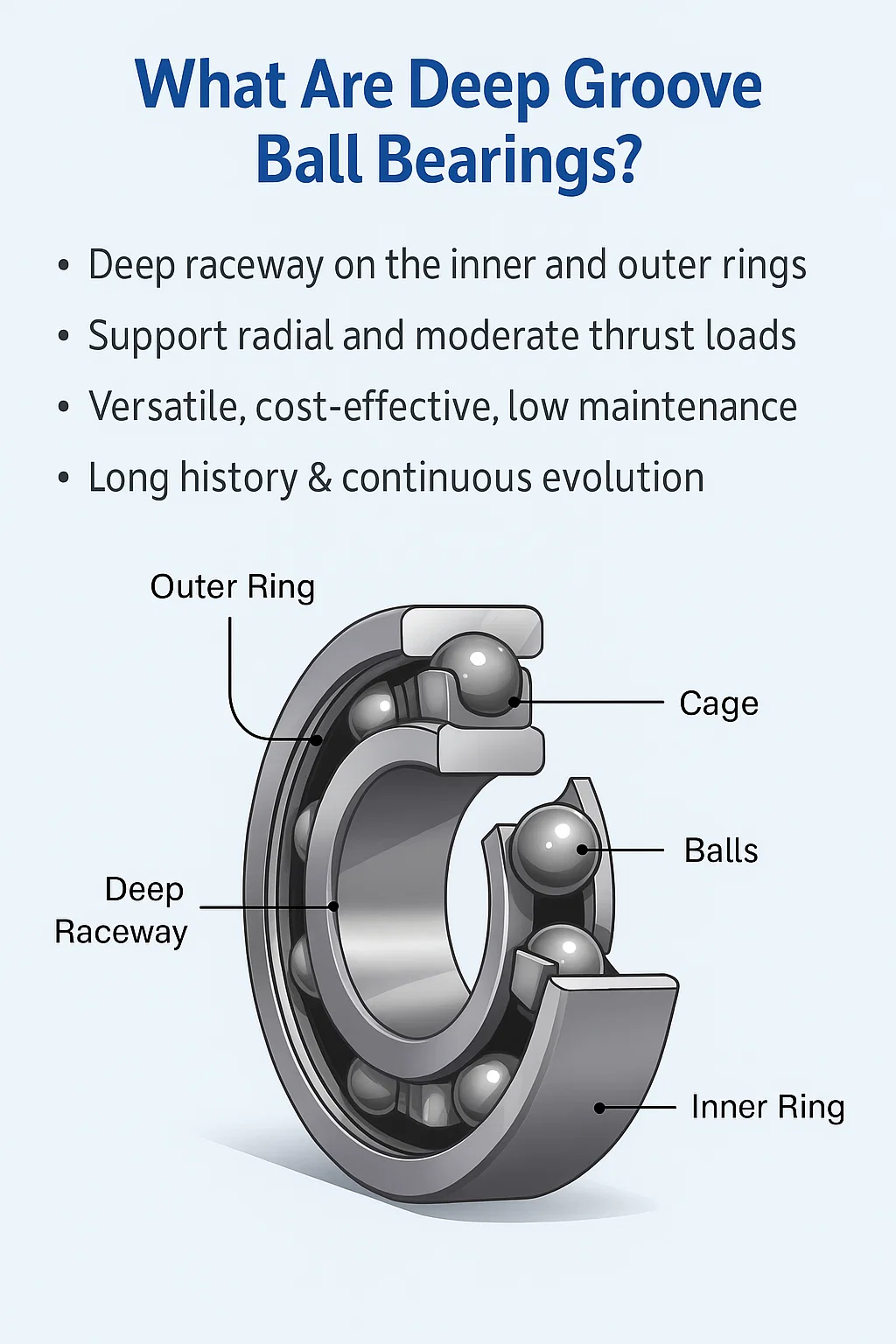

Vòng bi rãnh sâu là gì?

A ổ bi rãnh sâu là một loại mang có đường đua sâu, không bị gián đoạn ở cả vòng trong và vòng ngoài. Đường đua này có bán kính lớn hơn một chút so với bán kính của quả bóng, cho phép mang để xử lý cả hai tải xuyên tâm (lực vuông góc với trục) và vừa phải tải lực đẩy hoặc tải dọc trục (lực song song với trục). Các thành phần cốt lõi bao gồm vòng trong, vòng ngoài, bộ chính xác vòng bi và một cái lồng để giữ các quả bóng được đặt cách đều nhau và được định hướng đúng cách. Thiết kế này đảm bảo chuyển động quay trơn tru và hiệu quả, giảm thiểu ma sát và tổn thất năng lượng.

Đặc điểm và ưu điểm chính

Việc sử dụng rộng rãi các vòng bi rãnh sâu là một minh chứng cho những đặc điểm và lợi ích đặc biệt của chúng.

• Tính linh hoạt: Thiết kế mương độc đáo của chúng cho phép chúng hỗ trợ hiệu quả cả tải xuyên tâm và một mức độ đáng kể tải lực đẩy , làm cho chúng phù hợp với nhiều loại mang applications .

• Khả năng tốc độ cao: Với hệ số ma sát thấp, chúng mangs là lý tưởng cho hoạt động tốc độ cao.

• Hiệu quả chi phí: Chúng là một trong những sản phẩm được sản xuất rộng rãi nhất mang types , nghĩa là mức độ tiêu chuẩn hóa cao và chi phí thấp hơn so với các chuyên ngành khác mangs .

• Bảo trì thấp: Nhiều vòng bi rãnh sâu có sẵn ở dạng kín hoặc được che chắn, được bôi trơn trước suốt đời, đòi hỏi ít hoặc không cần mang maintenance .

• Hoạt động yên tĩnh: Thiết kế chính xác của chúng đảm bảo chuyển động quay trơn tru, mang lại độ ồn và độ rung thấp.

Tóm tắt lịch sử và tiến hóa

Khái niệm sử dụng các con lăn để giảm ma sát đã có từ nhiều thế kỷ trước, với những thiết kế ban đầu được phác họa bởi Leonardo da Vinci. Tuy nhiên, hiện đại ổ bi như chúng ta biết nó bắt đầu hình thành trong cuộc Cách mạng Công nghiệp, khi nhu cầu về máy móc hiệu quả hơn ngày càng tăng. các ổ bi rãnh sâu thiết kế đã được tiên phong vào cuối thế kỷ 19 và đầu thế kỷ 20, với những cải tiến quan trọng tập trung vào hình dạng đường đua và độ chính xác trong sản xuất. cáco thời gian, những tiến bộ trong mang materials , bôi trơn và kỹ thuật sản xuất đã cho phép khả năng chịu tải cao hơn, tăng tốc độ và kéo dài tuổi thọ sử dụng, khiến chúng trở thành các bộ phận mạnh mẽ và đáng tin cậy như ngày nay. Sự phát triển này đã củng cố vị trí của họ như một thành phần không thể thiếu trong hầu hết mọi ngành công nghiệp.

Các loại vòng bi rãnh sâu

Trong khi tất cả vòng bi rãnh sâu có chung một thiết kế cơ bản, chúng được sản xuất theo nhiều cấu hình khác nhau để đáp ứng nhu cầu cụ thể của các loại sản phẩm khác nhau. mang applications . Hiểu rõ những điều khác biệt này mang types là rất quan trọng để lựa chọn thành phần phù hợp cho một nhiệm vụ cụ thể. Sự khác biệt chính nằm ở số lượng hàng bóng và kiểu bịt kín hoặc che chắn được sử dụng.

Vòng bi rãnh sâu một hàng

Đây là cách được sử dụng rộng rãi và dễ nhận biết nhất ổ bi loại . Đúng như tên gọi của chúng, chúng có một hàng duy nhất vòng bi giữa vòng trong và vòng ngoài. Hàng đơn mangs rất linh hoạt, có khả năng xử lý đáng kể tải xuyên tâm và, do các rãnh mương sâu của chúng, vừa phải tải lực đẩy theo cả hai hướng. Thiết kế mạnh mẽ và đơn giản giúp chúng phù hợp với nhiều mục đích sử dụng khác nhau, từ động cơ điện và linh kiện ô tô đến dụng cụ điện và thiết bị gia dụng. Khả năng ma sát thấp và tốc độ cao khiến chúng trở thành sự lựa chọn tuyệt vời cho phần lớn các mục đích chung mang applications .

Vòng bi rãnh sâu đôi hàng

cho ứng dụng đòi hỏi khả năng chịu tải và độ cứng cao hơn so với một hàng đơn mang có thể cung cấp, hàng đôi ổ bi rãnh sâu là giải pháp lý tưởng. Về cơ bản hai hàng đơn mangs kết hợp thành một đơn vị duy nhất, điều này loại có hai hàng bóng song song. Thiết kế hàng đôi làm tăng đáng kể mang's khả năng chịu tải hướng tâm và hướng trục. Đế đỡ rộng hơn cũng mang lại độ ổn định và độ cứng cao hơn, khiến chúng đặc biệt hiệu quả trong các tình huống mà trục cần được giữ chắc chắn tại chỗ. Mặc dù lớn hơn và chuyên dụng hơn nhưng chúng là sự lựa chọn tuyệt vời cho máy móc hạng nặng, thiết bị nông nghiệp và máy bơm công nghiệp trong đó ưu tiên hiệu suất dưới tải trọng cao.

Vòng bi thu nhỏ

Thu nhỏ vòng bi là một chuyên gia loại của ổ bi rãnh sâu được xác định bởi kích thước rất nhỏ của chúng, với đường kính ngoài nhỏ hơn 30 mm. Mặc dù có kích thước nhỏ bé nhưng chúng được thiết kế ở cùng mức độ cao thông số kỹ thuật như các đối tác lớn hơn của họ. Những cái này mangs là những thành phần quan trọng trong các dụng cụ và thiết bị chính xác có không gian cực kỳ hạn chế. chung ứng dụng bao gồm máy khoan nha khoa, robot, dụng cụ y tế, quạt máy tính và các thiết bị cơ khí quy mô nhỏ khác. Thiết kế của chúng ưu tiên ma sát thấp và vận hành trơn tru, khiến chúng trở thành một phần quan trọng của các hệ thống thu nhỏ, tốc độ cao và chính xác.

Vòng bi mở, được che chắn và kín

Bảo vệ các bộ phận bên trong và bôi trơn là điều tối quan trọng đối với tuổi thọ và hiệu suất của bất kỳ mang . Vòng bi cầu rãnh sâu có ba cấu hình bảo vệ chính:

• Vòng bi mở: Cơ bản này loại không có con dấu hoặc lá chắn. Các thành phần bên trong được bộc lộ ra ngoài, điều này có lợi cho ứng dụng ở đâu mang thường xuyên được bôi trơn bằng dầu, mỡ từ nguồn bên ngoài hoặc đang hoạt động trong môi trường sạch sẽ. Chúng cung cấp ma sát thấp nhất và có khả năng đạt tốc độ cao nhất.

• Vòng bi được bảo vệ: Được ký hiệu bằng chữ "Z" (cho một tấm khiên) hoặc "ZZ" (cho hai tấm khiên), những thứ này mangs có tấm chắn kim loại không tiếp xúc được ép vào vòng ngoài. Những tấm chắn này ngăn chặn các hạt lớn xâm nhập vào mang đồng thời cho phép một số chất bôi trơn thoát ra ngoài và đưa ra giới hạn tốc độ cao hơn một chút so với vòng bi kín. Chúng phù hợp với môi trường có mức độ ô nhiễm tối thiểu.

• Vòng bi kín: Được chỉ định bằng "RS" (cho một con dấu cao su) hoặc "2RS" (cho hai con dấu cao su), những con dấu này mangs có một vòng đệm cao su dẻo tiếp xúc với vòng trong. Thiết kế này cung cấp sự bảo vệ vượt trội chống lại cả chất gây ô nhiễm rắn và độ ẩm. Chúng được bôi trơn trước bằng dầu mỡ suốt đời và là lựa chọn phổ biến cho mang applications trong môi trường bụi bặm hoặc ẩm ướt. Sự đánh đổi là ma sát tăng lên một chút, dẫn đến giới hạn tốc độ thấp hơn so với loại mở hoặc được che chắn mangs .

Hiểu những điều khác nhau này mang types và các tính năng cụ thể của chúng là bước đầu tiên đảm bảo thành công cài đặt và tuổi thọ sử dụng lâu dài, đáng tin cậy.

Ứng dụng của vòng bi rãnh sâu

Tính linh hoạt và độ tin cậy của vòng bi rãnh sâu biến chúng thành nền tảng trong hầu hết mọi ngành công nghiệp dựa vào máy móc quay. Từ thiết bị công nghiệp nặng đến các sản phẩm tiêu dùng hàng ngày, những bộ phận thiết yếu này được thiết kế để hoạt động trong nhiều môi trường khác nhau. Sau đây là một số trong những nổi bật nhất mang applications nơi các đặc điểm độc đáo của chúng được tận dụng để đạt hiệu suất tối ưu.

Công nghiệp ô tô

Ngành ô tô là thị trường tiêu thụ lớn vòng bi rãnh sâu . Chúng không thể thiếu để vận hành trơn tru và hiệu quả nhiều bộ phận quay của xe. Bạn có thể tìm thấy chúng trong các trục bánh xe, nơi chúng hỗ trợ trọng lượng của xe và đảm bảo bánh xe quay tự do với ma sát tối thiểu. Chúng cũng rất quan trọng bên trong hộp số và máy phát điện, nơi chúng xử lý tốc độ cao và kết hợp tải xuyên tâm và tải lực đẩy sinh ra trong quá trình hoạt động. Độ bền và tuổi thọ cao thông số kỹ thuật của vòng bi là rất quan trọng để đảm bảo độ tin cậy và an toàn của xe trên quãng đường hàng ngàn dặm.

Động cơ điện

Động cơ điện, thiết bị chính của cả công nghiệp và dân dụng ứng dụng , dựa nhiều vào vòng bi rãnh sâu để đỡ trục rôto. các mangs cho phép trục quay ở tốc độ cao với tổn thất năng lượng tối thiểu. Ma sát thấp và hoạt động êm ái của chúng đặc biệt quan trọng trong động cơ điện vì chúng góp phần nâng cao hiệu suất tổng thể và giảm tiếng ồn của động cơ. Dù ở động cơ quạt quy mô nhỏ hay động cơ công nghiệp lớn dành cho thiết bị nhà máy, hiệu suất của mang ảnh hưởng trực tiếp đến tuổi thọ và công suất của động cơ.

Máy bơm và máy nén

Trong máy bơm và máy nén, vòng bi rãnh sâu rất quan trọng để hỗ trợ các trục quay di chuyển chất lỏng hoặc nén khí. Những cái này ứng dụng củaten involve high speeds and significant tải xuyên tâm từ bánh công tác hoặc piston. các mangs phải đủ chắc chắn để chịu được các lực này trong khi vẫn duy trì sự căn chỉnh chính xác để tránh hao mòn. Độ tin cậy của chúng trong những điều kiện khắt khe này đảm bảo hiệu suất ổn định và hiệu quả của hệ thống xử lý chất lỏng trong các đơn vị HVAC, quy trình công nghiệp và nhà máy xử lý nước.

Thiết bị gia dụng và dụng cụ điện

Sự tiện lợi của cuộc sống hiện đại thường được cung cấp bởi các động cơ điện nhỏ, tất cả đều sử dụng vòng bi rãnh sâu . Từ trống của máy giặt đến các cơ chế bên trong của máy hút bụi, những thứ này mangs cho phép các bộ phận chuyển động quay yên tĩnh và trơn tru. Chúng cũng được tìm thấy trong các dụng cụ điện, chẳng hạn như máy khoan, máy cưa và máy mài, nơi chúng phải chịu được lực chói tai và tốc độ hoạt động cao. Mức thấp bảo trì yêu cầu kín vòng bi làm cho chúng trở nên lý tưởng cho các sản phẩm tiêu dùng nơi bôi trơn và servicing are not typically part of the user's routine.

Hàng không vũ trụ

Trong ngành hàng không vũ trụ, rủi ro cực kỳ cao và độ tin cậy của mọi bộ phận là điều tối quan trọng. Vòng bi cầu rãnh sâu được sử dụng trong quan trọng ứng dụng từ hệ thống điều khiển chuyến bay và thiết bị hạ cánh đến các phụ kiện động cơ. Những cái này mangs được sản xuất cực kỳ chính xác thông số kỹ thuật và are often made from specialized materials to perform under extreme temperatures and pressures. While the principles of a standard mang áp dụng, chất lượng và mang materials được sử dụng trong ngành hàng không vũ trụ được thiết kế để có độ tin cậy tuyệt đối, thể hiện sự tin tưởng to lớn vào thành phần cơ bản này.

Vật liệu được sử dụng trong vòng bi rãnh sâu

Hiệu suất và tuổi thọ của một ổ bi rãnh sâu về cơ bản được xác định bởi mang materials được sử dụng trong việc xây dựng nó. Trong khi thiết kế cơ bản của một mang không đổi, việc lựa chọn vật liệu cho vòng, bi và lồng được điều chỉnh theo nhu cầu cụ thể của ứng dụng , bao gồm tải trọng, tốc độ, nhiệt độ và các yếu tố môi trường.

Thép mạ crôm

cho the vast majority of mang applications , thép mạ crôm là vật liệu tiêu chuẩn cho các vòng trong và ngoài, cũng như vòng bi chính họ. Vật liệu này, điển hình là thép crom có ​​hàm lượng carbon cao (như AISI 52100), mang lại sự cân bằng đặc biệt về độ cứng, khả năng chống mài mòn và độ bền mỏi. Nó được xử lý nhiệt để đạt được độ cứng Rockwell khoảng 60-64 HRC, khiến nó cực kỳ bền và có khả năng chịu được nhiệt độ cao. tải xuyên tâm và tải lực đẩy . Độ tin cậy và hiệu quả chi phí của thép mạ crôm đã biến nó thành sự lựa chọn phù hợp cho mục đích chung vòng bi rãnh sâu trong vô số ngành công nghiệp.

thép không gỉ

Khi một mang được yêu cầu hoạt động trong môi trường ăn mòn, chẳng hạn như trong chế biến thực phẩm, thiết bị y tế hoặc hàng hải ứng dụng , thép không gỉ là vật liệu ưa thích. Vòng bi thép không gỉ được làm từ hợp kim có hàm lượng crom cao (như AISI 440C) có khả năng chống ẩm, hóa chất và rỉ sét tuyệt vời. Tuy không khó như thép mạ crôm , có thể dẫn đến khả năng chịu tải động thấp hơn một chút, khả năng chống ăn mòn vượt trội của chúng là một lợi thế quan trọng. Điều này làm cho chúng trở thành một thành phần thiết yếu cho ứng dụng nơi vệ sinh và khả năng chống lại chất tẩy rửa hóa học là không thể thương lượng.

Vật liệu gốm sứ

cho high-performance, specialized mang applications , vật liệu gốm sứ đại diện cho một bước nhảy vọt đáng kể trong công nghệ. Những cái này mangs thường có những quả bóng được làm từ vật liệu như Silicon Nitride ( $S{i}_3{N}_4$ ) hoặc Zirconia ( $Zr{ồ}_2$ ), thường được ghép nối với các vòng thép để tạo ra một "con lai mang ." Lợi ích của vòng bi gốm rất đáng kể: chúng nhẹ hơn đáng kể so với thép, không có từ tính và có khả năng chống ăn mòn. Độ cứng cao và độ giãn nở nhiệt thấp hơn cho phép độ chính xác cao hơn và khả năng hoạt động ở tốc độ và nhiệt độ cao hơn nhiều với chi phí tối thiểu. bôi trơn . Trong khi cung cấp hiệu suất tuyệt vời, chi phí cao của vật liệu gốm sứ có nghĩa là chúng chủ yếu được sử dụng trong các trường hợp quan trọng ứng dụng chẳng hạn như hàng không vũ trụ, xe thể thao và máy móc chuyên dụng tốc độ cao.

Lồng: Thép, Đồng thau và Polyamide

các mang's lồng, còn được gọi là vật giữ, có chức năng quan trọng là tách các quả bóng và hướng dẫn chúng đều xung quanh đường đua. Vật liệu của lồng được lựa chọn dựa trên yêu cầu về tốc độ, nhiệt độ và bôi trơn.

• Lồng thép ép: Phổ biến nhất loại , chúng được đóng dấu từ tấm kim loại và chắc chắn, bền và tiết kiệm. Chúng phù hợp cho hầu hết các mục đích chung mang applications .

• Lồng đồng thau gia công: Dùng cho kích thước lớn hơn mangs hoặc in more demanding conditions, lồng đồng thau mạnh hơn và ổn định hơn ở nhiệt độ và tốc độ cao. Họ cung cấp hiệu suất tốt hơn trong ứng dụng với người nghèo bôi trơn và are common in industrial gearboxes and pumps.

• Lồng Polyamid (Nylon): Được đúc từ polyme gia cố, những chiếc lồng này nhẹ, linh hoạt và mang lại đặc tính ma sát thấp tuyệt vời. Chúng lý tưởng cho tốc độ cao, độ ồn thấp ứng dụng và are resistant to certain chemicals. However, they have a limited temperature range and are not suitable for extremely hot environments.

Việc lựa chọn cẩn thận những điều này mang materials là một phần quan trọng của thông số kỹ thuật quy trình, đảm bảo mang hoàn toàn phù hợp với chức năng và môi trường dự định của nó.

Hiểu về khả năng tải và xếp hạng tốc độ

Lựa chọn quyền ổ bi rãnh sâu cho một cái nhất định ứng dụng đòi hỏi nhiều hơn là chỉ biết kích thước của nó. Một sự hiểu biết cơ bản về mang specifications , đặc biệt là khả năng chịu tải và xếp hạng tốc độ, là điều cần thiết để đảm bảo độ tin cậy và tuổi thọ. Những xếp hạng này xác định giới hạn của mang's hiệu suất và là những yếu tố quan trọng trong quá trình lựa chọn.

Tải xuyên tâm so với tải dọc trục

Mỗi mang được thiết kế để hỗ trợ một mục đích cụ thể loại của force or load. Vòng bi cầu rãnh sâu đặc biệt linh hoạt vì chúng có thể xử lý cả hai tải xuyên tâm và tải dọc trục .

• Tải xuyên tâm: Đây là lực tác dụng vuông góc với trục. Đây là tải chính mà hầu hết vòng bi rãnh sâu được thiết kế để hỗ trợ, với các đường đua sâu mang lại sự hỗ trợ tuyệt vời cho các lực này.

• Tải trọng dọc trục (hoặc tải lực đẩy): Đây là lực tác dụng song song với trục. Trong khi một số mang types được thiết kế đặc biệt cho tải lực đẩy , hình học mương sâu của vòng bi rãnh sâu cho phép họ xử lý vừa phải tải dọc trục theo cả hai hướng. Khả năng mục đích kép này làm cho chúng trở thành một lựa chọn lý tưởng cho ứng dụng với điều kiện tải kết hợp.

Xếp hạng tải tĩnh và động

Các nhà sản xuất cung cấp hai mức xếp hạng tải trọng chính cho mangs , rất quan trọng đối với mang applications :

• Xếp hạng tải tĩnh ( $C_0$ ): Xếp hạng tải trọng tĩnh thể hiện tải trọng tối đa của một thiết bị cố định mang có thể chịu được mà không gây biến dạng vĩnh viễn cho mương hoặc vòng bi . Vượt quá giá trị này, dù chỉ trong giây lát, có thể dẫn đến vết lõm và làm giảm đáng kể mang's hiệu suất và tuổi thọ trong tương lai. Đánh giá này rất quan trọng đối với ứng dụng ở đâu mangs phải chịu tải nặng trong khi nghỉ, chẳng hạn như cần cẩu đỡ vật nặng trước khi nâng.

• Xếp hạng tải động ( $C$ ): Xếp hạng tải động là yếu tố quan trọng nhất đối với mangs hoạt động theo vòng quay. Nó được định nghĩa là hằng số tải xuyên tâm đó là một nhóm giống hệt nhau mangs có thể chịu đựng được một triệu vòng quay trước khi 90% trong số chúng có dấu hiệu đầu tiên của sự mệt mỏi về vật chất. Đánh giá này được sử dụng trong mang công thức tính cuộc đời, $L_{10}=(C/P{)}^3$ , ở đâu $L_{10}$ là tuổi thọ danh nghĩa tính bằng triệu vòng quay, $C$ là xếp hạng tải động, và $P$ là tải trọng động tương đương. Mối quan hệ này nêu bật một nguyên tắc quan trọng của mang maintenance : việc giảm tải vận hành một chút có thể dẫn đến thời gian sử dụng lâu hơn đáng kể mang cuộc sống.

Xếp hạng tốc độ (Giới hạn RPM)

A mang's đánh giá tốc độ, thường được biểu thị bằng số vòng quay mỗi phút (RPM), cho biết tốc độ tối đa mà nó có thể hoạt động an toàn mà không tạo ra nhiệt quá mức có thể dẫn đến sớm mang failure . Giới hạn tốc độ không phải là một giá trị cố định mà bị ảnh hưởng bởi một số yếu tố:

• Bôi trơn: các loại và method of bôi trơn (mỡ so với dầu) có tác động đáng kể đến công suất tốc độ. Dầu bôi trơn thường cho phép tốc độ cao hơn dầu mỡ.

• Thiết kế ổ trục: Như đã thảo luận trước đây, mang types với ít ma sát hơn, chẳng hạn như mở hoặc được che chắn mangs , có thể xử lý tốc độ cao hơn so với các loại kín (2RS) do lực cản từ các phớt tiếp xúc giảm.

• Tải và nhiệt độ: Tải nặng hơn và nhiệt độ vận hành cao hơn sẽ tạo ra nhiều nhiệt hơn, điều này có thể cần tốc độ vận hành thấp hơn để tránh hư hỏng do nhiệt đối với thiết bị. mang và its lubricant.

Bằng cách xem xét cẩn thận những điều này thông số kỹ thuật , các kỹ sư có thể chọn một ổ bi rãnh sâu không chỉ phù hợp với những hạn chế vật lý của thiết kế mà còn đáp ứng các yêu cầu khắt khe về hiệu suất để có thời gian sử dụng lâu dài và đáng tin cậy.

Cài đặt và xử lý

các performance and service life of a ổ bi rãnh sâu phụ thuộc rất nhiều vào sự đúng đắn cài đặt và handling. Even a high-quality mang có thể bị ảnh hưởng sớm mang failure nếu nó không được gắn đúng cách. Tuân theo các phương pháp hay nhất trong quá trình cài đặt cũng quan trọng như việc chọn đúng loại và thông số kỹ thuật cho bạn ứng dụng .

Kỹ thuật lắp đặt thích hợp

các fundamental rule of mang installation là chỉ tác dụng lực lên vòng đang được lắp ép. Tác dụng lực vào sai vòng có thể truyền tải trọng qua vòng bi , gây hư hỏng cho các mương và làm giảm đáng kể mang’s cuộc sống. Có ba phương pháp chính để gắn:

• Gắn cơ khí: cho small to medium-sized mangs , đây là phương pháp phổ biến nhất. Nó liên quan đến việc sử dụng ống bọc và búa hoặc máy ép cơ học. Tay áo phân bổ lực đều xung quanh vòng. Nếu mang đang được gắn vào một trục thì lực phải được tác dụng lên vòng trong. Nếu nó được lắp vào lỗ khoan của vỏ, lực sẽ tác dụng lên vòng ngoài.

• Gắn thủy lực: cho larger mangs , máy ép thủy lực cung cấp lực đều và được kiểm soát, giảm thiểu nguy cơ hư hỏng. Áp suất có thể được điều chỉnh chính xác, đảm bảo mang được đặt đúng vị trí mà không tạo áp lực quá lớn lên các bộ phận.

• cácrmal Mounting (Heating): Đây là phương pháp an toàn nhất và được khuyên dùng nhiều nhất mang installation . Bằng cách làm nóng mang (thường ở nhiệt độ 80-100°C), vòng trong giãn nở, cho phép nó trượt dễ dàng lên trục. Phương pháp này loại bỏ sự cần thiết của bất kỳ tác động mạnh mẽ nào, bảo vệ mang khỏi hư hỏng. Máy sưởi cảm ứng chuyên dụng hoặc bồn tắm dầu có kiểm soát được sử dụng để đảm bảo sưởi ấm đồng đều và an toàn.

Công cụ cần thiết

Có các công cụ phù hợp là điều cần thiết để thành công và suôn sẻ cài đặt . Các công cụ chính bao gồm:

• Máy kéo vòng bi: Được sử dụng để loại bỏ an toàn và không phá hủy đồ cũ mangs .

• Bộ công cụ lắp đặt: cácse kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different mang kích thước.

• Máy sưởi cảm ứng hoặc tấm sưởi ấm: cho the thermal cài đặt phương pháp này, những công cụ này cung cấp một cách an toàn và có kiểm soát để làm nóng mang đồng đều.

• Dụng cụ đo chính xác: Panme và thước cặp được sử dụng để kiểm tra kích thước của trục và vỏ nhằm đảm bảo độ khít và khe hở chính xác.

Tránh các lỗi cài đặt phổ biến

Sự bất cẩn trong quá trình cài đặt là nguyên nhân hàng đầu gây ra sớm mang failure . Hãy chú ý đến những sai lầm phổ biến sau:

• Áp dụng lực không chính xác: các most frequent error is applying impact force to the outer ring when fitting a mang tới trục hoặc ngược lại. Điều này có thể dẫn đến Brinelling (các vết lõm trên đường đua), làm rút ngắn đáng kể thời gian mang’s tuổi thọ và có thể dẫn đến ngay lập tức mang failure .

• Ô nhiễm: Bụi bẩn và các chất gây ô nhiễm khác là mang’s kẻ thù tồi tệ nhất. Ngay cả các hạt cực nhỏ cũng có thể gây mài mòn và hư hỏng. Luôn làm việc trong môi trường sạch sẽ và sử dụng dụng cụ sạch.

• Quá nóng: Làm nóng một mang trên nhiệt độ khuyến nghị có thể làm thay đổi vĩnh viễn độ cứng của thép, dẫn đến mất độ bền và tiềm năng mang failure .

• Sử dụng thiết bị không phù hợp: Một cài đặt lắp quá chặt trên trục hoặc trong vỏ có thể làm giảm mang’s khe hở bên trong, gây ra quá tải trước và nhiệt. Ngược lại, khớp lỏng có thể dẫn đến hiện tượng rão trục và ăn mòn đáng lo ngại. Luôn kiểm tra thông số kỹ thuật và tolerances.

• Bôi trơn không đúng cách: Trong khi bôi trơn là chủ đề riêng của nó, dùng sai loại hoặc amount of lubricant during cài đặt có thể là một lỗi nghiêm trọng. Luôn làm theo khuyến nghị của nhà sản xuất.

Đúng cài đặt là một bước quan trọng trong mang maintenance vòng đời. Dành thời gian để sử dụng các công cụ và kỹ thuật chính xác sẽ đảm bảo vòng bi rãnh sâu phát huy hết tiềm năng của mình và mang lại thời gian sử dụng lâu dài, đáng tin cậy.

Bôi trơn

Sau khi thích hợp cài đặt , hiệu quả bôi trơn là yếu tố quan trọng nhất đối với sức khỏe và hiệu suất lâu dài của một ổ bi rãnh sâu . Trên thực tế, một tỷ lệ đáng kể trong số tất cả mang failure trực tiếp là do không đúng cách bôi trơn , liệu có phải do sai loại của lubricant, insufficient quantity, or contamination. Bảo trì vòng bi không đầy đủ nếu không có chất rắn bôi trơn kế hoạch.

Tầm quan trọng của bôi trơn

Bôi trơn thực hiện một số chức năng quan trọng nhằm đảm bảo mang hoạt động hiệu quả và đáng tin cậy:

• Giảm ma sát: các primary role of bôi trơn là tạo thành một màng mỏng giữa các phần tử lăn (quả bóng) và mương. Lớp màng này ngăn chặn sự tiếp xúc trực tiếp giữa kim loại với kim loại, giảm đáng kể ma sát, sinh nhiệt và mài mòn.

• Bảo vệ khỏi mài mòn: Bằng cách tạo ra một rào cản, bôi trơn ngăn ngừa hiện tượng mỏi bề mặt và mài mòn do các hạt nhỏ gây ra. Nó cũng bảo vệ sự mang bề mặt khỏi bị ăn mòn.

• Tản nhiệt: Như một mang hoạt động thì sinh ra nhiệt. Chất bôi trơn giúp mang nhiệt này ra khỏi các bề mặt quan trọng, ngăn ngừa hư hỏng do nhiệt đối với mang và extending its service life.

• Con dấu chống lại chất gây ô nhiễm: Ngoài các con dấu hoặc tấm chắn trên mang Bản thân chất bôi trơn (đặc biệt là dầu mỡ) hoạt động như một rào cản thứ cấp, ngăn chặn sự xâm nhập của bụi bẩn và hơi ẩm có thể gây ra hư hỏng đáng kể.

Các loại chất bôi trơn (Mỡ, Dầu)

các choice between grease and oil as a lubricant depends heavily on the mang's điều kiện hoạt động, thông số kỹ thuật và ứng dụng .

• Dầu mỡ: Mỡ là chất bôi trơn phổ biến nhất cho vòng bi rãnh sâu . Nó là một chất bán rắn được tạo ra bằng cách kết hợp dầu gốc với chất làm đặc. Ưu điểm chính của nó là nó giữ nguyên vị trí, mang lại đặc tính bịt kín tuyệt vời và ít phải thay đổi thường xuyên hơn. bôi trơn . Điều này làm cho nó trở thành một lựa chọn lý tưởng cho mangs được niêm phong trọn đời (2RS, ZZ). Tuy nhiên, việc khuấy dầu mỡ ở tốc độ rất cao có thể tạo ra nhiệt và thường không được khuyến khích cho những máy có tốc độ RPM cực cao. ứng dụng .

• Dầu: Dầu bôi trơn thường được sử dụng ở tốc độ cao, nhiệt độ cao hoặc tải trọng cao ứng dụng ở đâu a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred loại cho các hệ thống tập trung bôi trơn hệ thống, nơi dầu có thể được cung cấp và lọc liên tục. Hạn chế chính là cần có các biện pháp bịt kín phức tạp hơn để tránh rò rỉ.

Bôi trơn Intervals

Một quan niệm sai lầm phổ biến là mangs không cần bảo trì. Trong khi niêm phong mangs được thiết kế cho một thời hạn sử dụng cụ thể, hầu hết các mang types yêu cầu tái định kỳ bôi trơn để bổ sung chất bôi trơn và loại bỏ dầu mỡ cũ, bị ô nhiễm. Việc xác định khoảng thời gian chính xác là rất quan trọng và phụ thuộc vào:

• Điều kiện hoạt động: A mang hoạt động ở tốc độ cao, nhiệt độ cao hoặc dưới điều kiện nặng tải xuyên tâm sẽ yêu cầu tái sử dụng thường xuyên hơn bôi trơn hơn một ở tốc độ thấp, tải thấp ứng dụng .

• Môi trường: Một môi trường khắc nghiệt với độ ẩm, bụi bẩn sẽ cần phải thường xuyên hơn mang maintenance để loại bỏ chất gây ô nhiễm.

• Khuyến nghị của nhà sản xuất: Luôn tham khảo ý kiến của mang hướng dẫn kỹ thuật cụ thể của nhà sản xuất bôi trơn khoảng thời gian dựa trên mang type và thông số kỹ thuật .

Điều quan trọng không kém là tránh bôi trơn quá mức. điền một mang khoang có quá nhiều dầu mỡ có thể gây ra sự tích tụ áp suất, dẫn đến hư hỏng vòng đệm và tăng sinh nhiệt do khuấy trộn, điều này cuối cùng có thể dẫn đến hiện tượng mài mòn sớm. mang failure . Số lượng chính xác thường lấp đầy 30-50% không gian trống bên trong mang nhà ở.

Bảo trì và khắc phục sự cố

Một sự chủ động mang maintenance chương trình là chìa khóa để ngăn chặn thời gian ngừng hoạt động bất ngờ và kéo dài tuổi thọ của thiết bị. Trong khi vòng bi rãnh sâu bền chắc, chúng không tránh khỏi sự hao mòn. Kiểm tra thường xuyên và hiểu biết vững chắc về các điểm chung mang failure các chế độ có thể giúp bạn xác định và giải quyết các vấn đề trước khi chúng dẫn đến việc sửa chữa tốn kém.

Kiểm tra thường xuyên

Kiểm tra định kỳ là tuyến phòng thủ đầu tiên chống lại mang failure . Kiểm tra bằng hình ảnh và âm thanh thường có thể phát hiện sớm vấn đề.

• Kiểm tra trực quan: Tìm dấu hiệu hư hỏng trên mang hoặc surrounding components. Check for leaked or discolored grease, which can indicate overheating. The presence of rust or corrosion on the shaft or housing is a clear sign of moisture ingress.

• Kiểm tra bằng âm thanh và xúc giác: Một người khỏe mạnh mang nên hoạt động trơn tru và lặng lẽ. Một đôi tai được huấn luyện tốt có thể phát hiện những âm thanh bất thường như tiếng cọ xát, tiếng lách cách hoặc lạch cạch, những âm thanh này thường báo hiệu hư hỏng hoặc ô nhiễm bên trong. Ống nghe cơ học có thể giúp xác định nguồn gốc của tiếng ồn. Tương tự, nhiệt độ cao (khi so sánh với nhiệt độ hoạt động bình thường) có thể là dấu hiệu cảnh báo cho các vấn đề về bôi trơn hoặc overload. Vibration analysis tools can also provide a more precise diagnosis by identifying specific fault frequencies.

Quy trình vệ sinh

cho open vòng bi rãnh sâu không được niêm phong, định kỳ vệ sinh và tái sử dụng bôi trơn là một phần của thói quen mang maintenance .

• Vệ sinh: các mang nên được loại bỏ cẩn thận khỏi nó ứng dụng và cleaned with a non-flammable cleaning solvent like mineral spirits or kerosene. The mang nên ngâm và khuấy để đánh bật dầu mỡ cũ, nhiễm bẩn. Không bao giờ quay một mang bằng khí nén vì điều này có thể khiến nó quay với tốc độ cực cao và làm hỏng mương hoặc vòng bi .

• Sấy khô và bôi trơn lại: Sau khi làm sạch, mang phải được sấy khô hoàn toàn để tránh ăn mòn. Sau khi khô, cần bôi trơn lại ngay lập tức với lượng chính xác và loại của grease as specified by the manufacturer. It is important to remember that sealed or shielded mangs (ZZ hoặc 2RS) thường được "bôi trơn trọn đời" và không được thiết kế để mở, làm sạch hoặc bôi trơn lại.

Các chế độ lỗi phổ biến

Hiểu được nguyên nhân sâu xa của một mang failure là bước quan trọng nhất trong khắc phục sự cố .

• Mệt mỏi: Phổ biến nhất form of mang failure là sự mỏi của vật liệu, biểu hiện bằng sự bong tróc hoặc nứt vỡ trên mương. Đây là một dấu hiệu cho thấy mang đã hết tuổi thọ sử dụng được tính toán, là kết quả của hàng triệu chu kỳ căng thẳng mà nó đã phải chịu đựng.

• Ô nhiễm: Các hạt mài mòn như bụi bẩn và mảnh vụn kim loại là nguyên nhân gây ra phần lớn hiện tượng bong tróc sớm. mang failure . Chúng gây ra những vết lõm nhỏ trên đường đua và vòng bi , dẫn đến hao mòn nhanh và tạo ra tiếng ồn "nghiền".

• Bôi trơn không đúng cách: Cả trên và dưới bôi trơn có thể gây ra một mang thất bại. Việc thiếu chất bôi trơn dẫn đến tiếp xúc kim loại với kim loại và mài mòn quá mức, trong khi quá nhiều dầu mỡ có thể gây tích tụ nhiệt và làm hỏng vòng đệm.

• Ăn mòn: Rỉ sét và ăn mòn trên mang bề mặt thường được gây ra bởi nước hoặc hóa chất ăn mòn. Điều này có thể dẫn đến rỗ, làm gián đoạn bề mặt mương nhẵn và làm tăng tốc độ mài mòn.

• Cài đặt không đúng cách: Như đã thảo luận trước đây, việc áp dụng lực không đúng cách trong quá trình cài đặt có thể gây ra thiệt hại, chẳng hạn như Brinelling, dẫn đến sớm mang failure và noise.

Mẹo khắc phục sự cố

Đây là hướng dẫn nhanh để khắc phục sự cố chung mang vấn đề:

Bằng cách kết hợp những điều này mang maintenance thực hành, bạn có thể kéo dài đáng kể tuổi thọ của vòng bi rãnh sâu và prevent unexpected mechanical breakdowns.

Chọn Vòng bi rãnh sâu phù hợp

Lựa chọn thích hợp ổ bi rãnh sâu cho một thiết kế mới hoặc thay thế ứng dụng là một bước quan trọng tổng hợp tất cả các kiến thức đã được đề cập cho đến nay. Sự lựa chọn chính xác sẽ đảm bảo hiệu suất, độ tin cậy và tuổi thọ tối ưu. Không khớp thông số kỹ thuật Mặt khác, có thể dẫn đến sớm mang failure và costly downtime. Here are the key factors to consider in the selection process.

Các yếu tố cần xem xét (tải, tốc độ, nhiệt độ)

các demands of the mang application phải được phân tích cẩn thận để phù hợp với mang's khả năng.

• Tải: các most fundamental consideration is the force the mang sẽ phải hỗ trợ. Bạn phải xác định cả tải xuyên tâm và the tải lực đẩy rằng mang sẽ phải chịu. Xếp hạng tải động ( $C$ ) của phần được chọn mang phải đủ để cung cấp tuổi thọ sử dụng cần thiết dưới tải trọng động tương đương được tính toán. Tương tự, định mức tải trọng tĩnh ( $C_0$ ) không được vượt quá, đặc biệt trong ứng dụng ở đâu a high load is applied while the mang là cố định. Đây là nơi mà sự hiểu biết chi tiết về mang công thức cuộc sống ( $L_{10}=(C/P{)}^3$ ) trở nên vô giá.

• Tốc độ: các maximum operating speed of the shaft must be well within the mang's Giới hạn vòng/phút. Yêu cầu tốc độ cao mangs với ma sát thấp, chẳng hạn như mở hoặc được che chắn mangs và often necessitate a different loại của bôi trơn , chẳng hạn như dầu, có khả năng tản nhiệt hiệu quả hơn dầu mỡ. A mang buộc phải vận hành trên giới hạn tốc độ sẽ nhanh chóng bị quá nóng, dẫn đến sự xuống cấp của chất bôi trơn và nhanh chóng mang failure .

• Nhiệt độ: các operating temperature of the ứng dụng là rất quan trọng để lựa chọn đúng mang materials và lubricant. High temperatures can break down grease and oil and, if extreme enough, can permanently alter the hardness and strength of the steel rings and balls. For high-temperature ứng dụng , chất bôi trơn chuyên dụng và mang types với lồng nhiệt độ cao (như đồng thau) hoặc vật liệu gốm sứ có thể cần thiết.

Kích thước vòng bi và khe hở

Khi các yêu cầu về hiệu suất được đáp ứng, vật lý thông số kỹ thuật phải được giải quyết.

• Kích thước: các standard dimensions of a ổ bi rãnh sâu là lỗ khoan của nó (đường kính trong), đường kính ngoài và chiều rộng. Các kích thước này phải được khớp chính xác với trục và lỗ vỏ để đảm bảo vừa khít. Khớp chặt có thể tạo ra tải trước làm giảm khe hở bên trong, trong khi khớp lỏng có thể dẫn đến hiện tượng rão trục và ăn mòn đáng lo ngại.

• Giải phóng mặt bằng nội bộ: Đây là mức độ chơi nhỏ hoặc "độ lỏng lẻo" giữa vòng trong, quả bóng và vòng ngoài. Đó là một điều quan trọng đặc điểm kỹ thuật điều đó ảnh hưởng đến mang's hiệu suất và cuộc sống. Khe hở tiêu chuẩn, được ký hiệu là C0, phù hợp với hầu hết các loại thông thường mang applications . Tuy nhiên, đối với các điều kiện cụ thể, có thể yêu cầu giải phóng mặt bằng khác: a mang với khoảng trống C3 có khả năng chơi nội bộ lớn hơn, điều này có lợi cho ứng dụng với tốc độ cao hoặc nhiệt độ trong đó sự giãn nở nhiệt là một yếu tố. Ngược lại, khe hở C2 chặt hơn và có thể được sử dụng cho ứng dụng đòi hỏi độ chính xác quay cao hơn.

Độ chính xác và dung sai

các precision of a ổ bi rãnh sâu được xác định bởi cấp dung sai của nó, được tiêu chuẩn hóa quốc tế.

• Lớp ABEC: Tại Hoa Kỳ, Ủy ban Kỹ sư Vòng bi Hình khuyên (ABEC) thiết lập các cấp độ xác định độ chính xác về kích thước và dung sai quay của mangs . Các cấp độ nằm trong khoảng từ 1 (độ chính xác thấp nhất) đến 9 (độ chính xác cao nhất).

• Nhu cầu cụ thể của ứng dụng: Tiêu chuẩn ABEC 1 mang phù hợp với hầu hết các ngành công nghiệp nói chung mang applications , chẳng hạn như động cơ điện hoặc máy bơm. Tuy nhiên, đối với ứng dụng yêu cầu độ ồn cực thấp và độ chính xác quay cao, chẳng hạn như trục quay của máy công cụ hoặc dụng cụ chính xác, các cấp cao hơn như ABEC 3 hoặc 5 sẽ được sử dụng. Điều quan trọng cần lưu ý là độ chính xác cao hơn đi kèm với chi phí cao hơn đáng kể, vì vậy nó chỉ nên được chỉ định khi ứng dụng thực sự yêu cầu nó.

Xu hướng tương lai của Vòng bi rãnh sâu

các world of mangs là xa tĩnh. Khi các ngành công nghiệp phát triển và nhu cầu về hiệu quả, tính bền vững và hệ thống thông minh cao hơn cũng phát triển thì công nghệ đằng sau cũng phát triển theo. vòng bi rãnh sâu . Tương lai của mangs được định hình bởi ba xu hướng chính: những tiến bộ trong mang materials , sự tích hợp của công nghệ thông minh và sự tập trung đổi mới vào các giải pháp bền vững.

Những tiến bộ về vật liệu

các quest for higher performance has led to the development of new and improved mang materials . Trong khi thép mạ crôm vẫn là tiêu chuẩn công nghiệp, nghiên cứu tập trung vào việc tạo ra các hợp kim có độ bền mỏi và khả năng chống mài mòn nâng cao để đáp ứng nhu cầu về tốc độ và tải trọng cao hơn, đặc biệt là trong xe điện (EV). Hơn nữa, việc sử dụng vật liệu gốm sứ như Silicon Nitride đang trở nên phổ biến hơn, đặc biệt là ở tốc độ cao ứng dụng như hệ thống truyền động EV và bộ tăng áp. Những vật liệu này nhẹ hơn, cứng hơn và có thể hoạt động ở nhiệt độ cao hơn với ít năng lượng hơn. bôi trơn , mang lại lợi thế hiệu suất đáng kể. Các nhà nghiên cứu cũng đang khám phá việc sử dụng các lớp phủ tiên tiến, chẳng hạn như Diamond-Like Carbon (DLC), để cải thiện độ bền và giảm ma sát của thép tiêu chuẩn. mangs .

Vòng bi thông minh có cảm biến

Một trong những xu hướng thú vị nhất là việc tích hợp trực tiếp các cảm biến và thiết bị điện tử vào mangs , tạo ra sự "thông minh mangs ." Những cái này mangs không chỉ là các bộ phận cơ khí thụ động; chúng là những thiết bị thu thập dữ liệu đang hoạt động. Cảm biến nhúng có thể giám sát các thông số vận hành quan trọng trong thời gian thực, bao gồm nhiệt độ, độ rung và tải xuyên tâm . Dữ liệu thời gian thực này cho phép chuyển đổi từ truyền thống, dựa trên thời gian mang maintenance đến một phương pháp dự đoán hiệu quả và tiết kiệm chi phí hơn nhiều bảo trì mô hình. Bằng cách phát hiện các điểm bất thường và dấu hiệu hao mòn sớm, thông minh mangs có thể cảnh báo người vận hành về các vấn đề tiềm ẩn trước khi xảy ra thảm họa mang failure xảy ra, tối đa hóa thời gian hoạt động của thiết bị và giảm thiểu chi phí sửa chữa. Công nghệ này là nền tảng của Công nghiệp 4.0, cho phép máy móc tự nhận thức và kết nối với Internet of Things (IoT).

Giải pháp vòng bi bền vững

Khi các ngành công nghiệp trên toàn thế giới cam kết giảm dấu chân môi trường, mang ngành công nghiệp cũng đang hướng tới các hoạt động bền vững hơn. Các nhà sản xuất đang phát triển mangs với tác động môi trường giảm trong suốt vòng đời của chúng. Điều này bao gồm việc sử dụng thép tái chế và phát triển các quy trình sản xuất mới tiết kiệm năng lượng hơn. Hơn nữa, có sự thúc đẩy để phát triển các chất bôi trơn thân thiện với môi trường, có khả năng phân hủy sinh học và có mức độc tính thấp hơn. Mới mang types đang được thiết kế để giảm ma sát và tiêu thụ năng lượng, trực tiếp góp phần mang lại hiệu quả cao hơn trong mang applications chúng phục vụ, từ tua-bin gió đến xe điện. Khái niệm về nền kinh tế tuần hoàn cũng đang thu hút được sự chú ý, với một số nhà sản xuất đưa ra bôi trơn và reconditioning services to extend the life of mangs và minimize waste.

các convergence of material science, digital technology, and sustainability will continue to drive the evolution of vòng bi rãnh sâu , đảm bảo chúng vẫn là trung tâm của sự đổi mới cơ khí trong nhiều thập kỷ tới.
